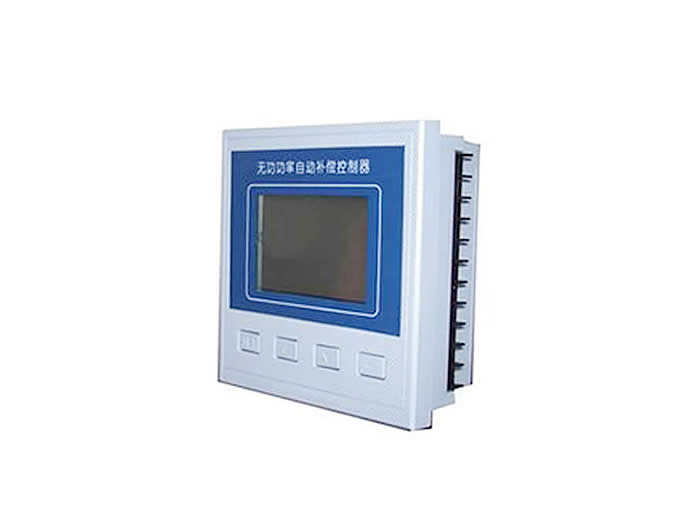

HB100-JKG无功功率补偿控制器

一、简介

对三相负荷不平衡的电力系统进行无功补偿，采用三相电容△+单相电容Y接法，当三相均需补偿时，三相电容优先投入，仅某相需要补偿时投入相应的单相电容。产品采用192*64液晶点阵显示，全中文操作。最多有28路继电器输出，共补支路数和分补支路数可以灵活选择。

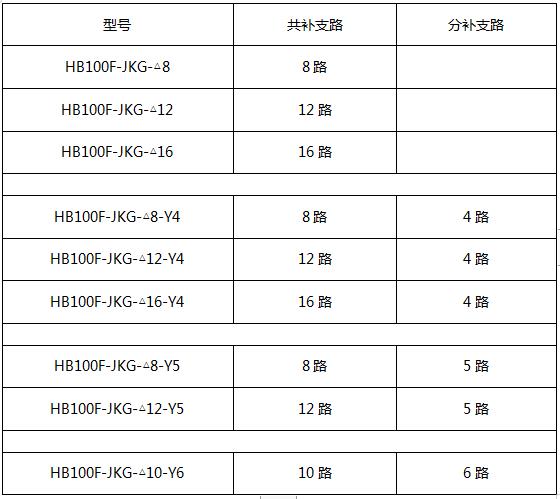

二、型号说明

三、功能介绍

⒈电量测量

①相电压：Ua,Ub,Uc

②电流： Ia,Ib,Ic

③有功功率：Pa,Pb,Pc,Psum

④无功功率：Qa,Qb,Qc,Qsum

⑤功率因数：Pfa,Pfb,Pfc,Pf(容性负载加 - 号)

⒉补偿控制

①共补投入：当总功率因数Pf小于共补功率因数滞后设置值时，共补电容投入。

②分补投入：当总功率因数Pf大于共补功率因数滞后设置时，如果某相(Pfa,Pfb,Pfc)没有到达分补功率因数滞后设置值,该相电容投入。

③电容切除：当某相功率因数超前且大于功率因数超前设置值时，该相电容切除。当分补电容全部切除后，如果还要切除电容，则切除共补电容。

④手动投切：在手动状态下按“菜单”键选择电容，按“▲”键投入电容，按“▼”键切除电容。

⑤指示：具有过压，欠压，低流，欠补偿，过补偿，运行，通讯，手动，自动指示。

3.显示方式

蓝屏液晶汉显，192*64点阵，滚动显示所有参数。参数设置简单快捷。

4.通讯接口

①一个RS485口

②MODBUS通讯规约（RTU模式）

③波特率：4.8K/9.6K

④地址：1~254

四、技术指标

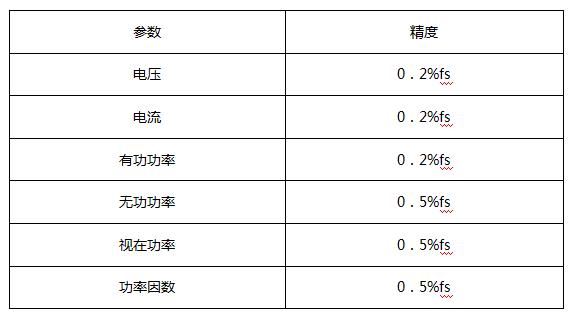

①精度指标

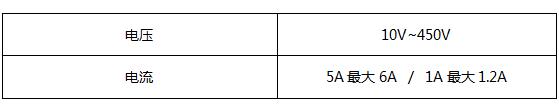

②输入量程

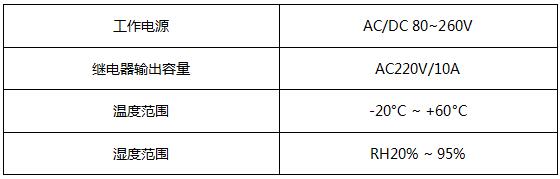

③其它
